- Stock: In curand in stoc
- Model: CC-023
Două perspective dintr-o singură cameră compactă

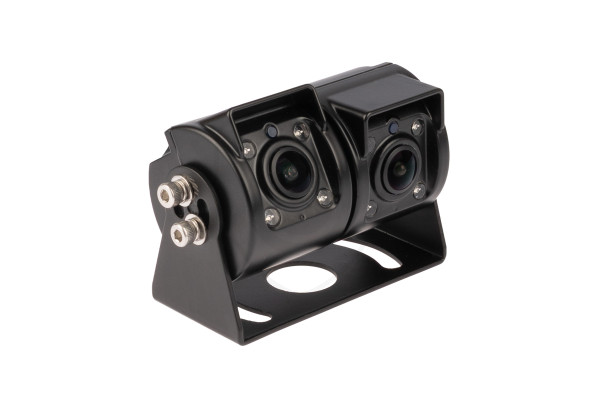

Camera duală compactă AHD VESTYS DUO Mini este o soluție practică pentru vehiculele la care trebuie să monitorizați două zone diferite din spatele vehiculului. Într-o singură carcasă de dimensiuni reduse sunt integrate două camere separate, fiecare dintre ele putând fi orientată independent de cealaltă.
Astfel, nu este necesar să montați două camere de marșarier separate pe vehicul. O singură unitate compactă oferă două perspective separate și ocupă un singur loc de montaj.
O optică pentru cârligul de remorcare, cealaltă pentru remorcă
Cel mai mare avantaj al camerei duale este posibilitatea de a orienta fiecare optică într-o direcție diferită. O cameră poate fi orientată mai mult în jos pentru a monitoriza cârligul de remorcare sau zona imediat din spatele vehiculului. A doua cameră poate fi orientată mai mult spre spate și poate oferi o imagine de ansamblu, de exemplu, asupra remorcii, trailerului sau zonei din spatele vehiculului.
O astfel de soluție este practică în special pentru autorulote, autoutilitare, camioane și automobile care folosesc în mod regulat o remorcă. La manevrare nu trebuie să alegeți între o vedere detaliată imediat în spatele vehiculului și o vedere mai largă în depărtare – le puteți avea pe ambele la dispoziție.
Fiecare cameră poate fi reglată separat

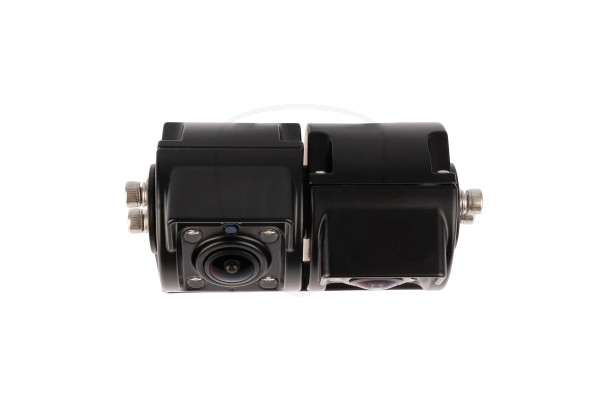

Ambele module ale camerei sunt amplasate într-un suport comun, însă poziția lor poate fi reglată independent. Diferența de orientare dintre cele două optici poate fi de aproximativ 80°.

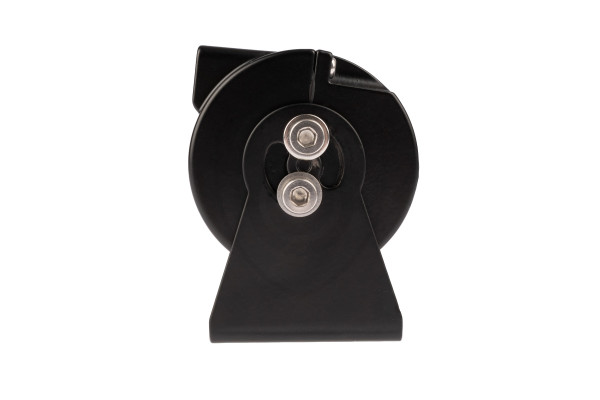

După reglarea poziției dorite, modulele camerei sunt fixate cu ajutorul șuruburilor laterale. Astfel, camera poate fi adaptată în funcție de înălțimea concretă de montaj, construcția vehiculului și zona pe care trebuie să o monitorizați.
Dimensiunile compacte economisesc spațiu

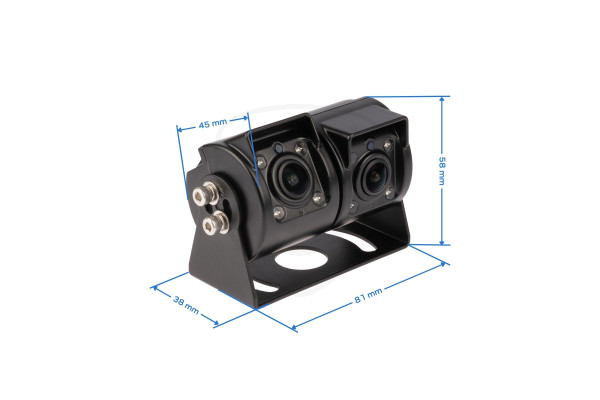

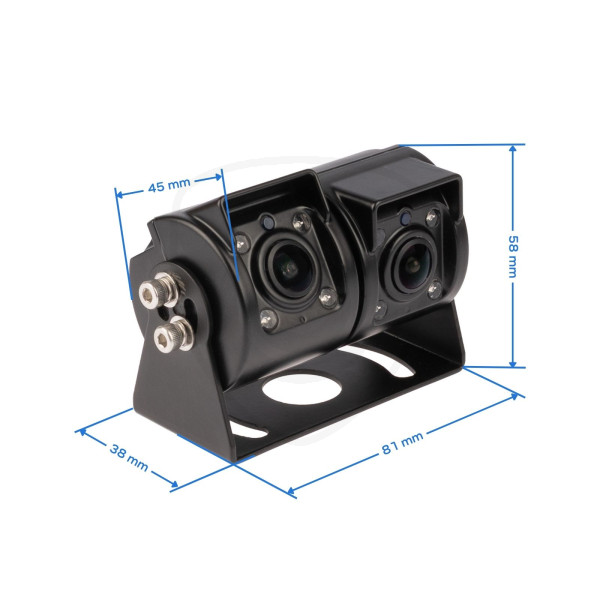

Două camere separate sunt integrate într-un ansamblu foarte compact. Lățimea totală a ansamblului este de aproximativ 81 mm, iar înălțimea de aproximativ 58 mm. Adâncimea bazei de montaj este de aproximativ 38 mm, iar modulul camerei are o adâncime de aproximativ 45 mm.
Dimensiunile reduse reprezintă un avantaj mai ales în locurile unde nu există suficient spațiu pentru montarea a două camere clasice una lângă alta. În locul unui montaj dublu, a două suporturi separate și a unui spațiu mai mare, beneficiați de două camere într-un singur ansamblu compact.
Imagine AHD pentru manevre mai precise
Ambele camere folosesc un semnal video AHD, care oferă o imagine de calitate și detaliată, potrivită pentru mersul cu spatele și manevrarea precisă. Camera funcționează în sistem video NTSC, cu o frecvență de 25 fps.
Pentru afișarea corectă a imaginii este necesar un monitor compatibil cu camere AHD. Dacă doriți să utilizați separat ambele optici, monitorul trebuie să dispună de cel puțin două intrări adecvate pentru cameră sau să permită conectarea mai multor camere.
Unghi de vizualizare de până la 140° pentru fiecare optică
Fiecare cameră oferă un unghi de vizualizare de aproximativ 140°. În combinație cu reglarea mecanică independentă, puteți crea două perspective diferite, în funcție de zona pe care doriți să o monitorizați în timpul deplasării sau al mersului cu spatele.
O optică poate oferi o vedere mai detaliată asupra zonei apropiate, în timp ce cealaltă poate acoperi o zonă mai largă, situată mai departe în spatele vehiculului.
Iluminare IR în condiții de lumină slabă

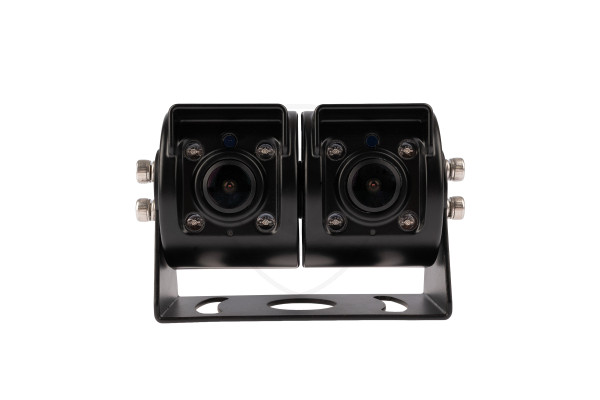

Fiecare optică este echipată cu 4 LED-uri IR pentru iluminare. Sensibilitatea la lumină a camerei este de aproximativ 0,01 Lux, ceea ce ajută la păstrarea unei imagini utilizabile chiar și în condiții de iluminare redusă.
Iluminarea se activează automat atunci când condițiile de lumină scad.
Două ieșiri separate 4-PIN

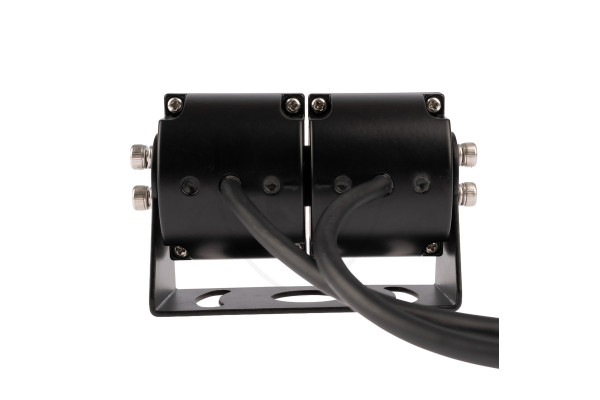

Deși ambele camere sunt amplasate într-o singură carcasă, fiecare furnizează un semnal video separat. Cu ajutorul cablului de legătură inclus, aveți la dispoziție doi conectori separați 4-PIN pentru cameră.
Astfel, fiecare optică poate fi conectată la propria intrare pentru cameră a monitorului. În cazul unui monitor care acceptă afișarea mai multor camere, cele două imagini pot fi urmărite simultan sau se poate comuta între ele, în funcție de posibilitățile monitorului respectiv.
Pentru o funcționare corectă recomandăm utilizarea unor cabluri prelungitoare ecranate de calitate și a unui monitor compatibil cu camere AHD. Dacă doriți să conectați camera la un monitor care are o altă intrare decât 4-PIN, recomandăm utilizarea unui cablu adaptor adecvat din oferta noastră.
Alimentarea camerei – 12 V de la monitor
Camera este destinată alimentării la DC 12 V și, în cazul unei conectări standard, este alimentată direct de la monitorul compatibil prin cablul de cameră 4-PIN. Prin urmare, nu este necesară o alimentare separată către cameră.
Dacă însă este utilizat un monitor sau un sistem de camere care nu furnizează 12 V la ieșirea pentru cameră, sau dacă camera este conectată într-un vehicul cu o altă tensiune, de exemplu 24 V, este necesară utilizarea unui convertor DC-DC / adaptor la 12 V adecvat.
Nu conectați camera direct la o tensiune mai mare de 12 V. Înainte de montaj recomandăm verificarea tensiunii de ieșire a monitorului sau a circuitului de alimentare la care va fi conectată camera.
Pentru autorulote, autoutilitare și vehicule cu remorcă
Camera duală compactă este potrivită oriunde o singură imagine din spatele vehiculului nu este suficientă. Este destinată în special pentru autorulote, vehicule recreaționale, autoutilitare, camioane, vehicule de lucru, utilaje și vehicule cu remorcă sau trailer.
Este practică și pentru vehiculele la care doriți să monitorizați remorca atașată în timpul deplasării și, în același timp, să vedeți zona imediat din spatele vehiculului în timpul mersului cu spatele.
Funcțiile și parametrii camerei:
Rezoluția camerei:
Camera este disponibilă în varianta analogică de înaltă rezoluție (AHD) 1080p. Camera cu rezoluție AHD poate fi conectată numai la un monitor cu rezoluție înaltă, respectiv cu suport pentru camere AHD.
Optică de calitate și unghi larg de vizualizare:
Lentila exterioară și interioară a camerei este realizată din sticlă, ceea ce asigură o redare precisă a imaginii și rezistență la deteriorări mecanice. Camerele surprind imaginea aproape întregii zone de parcare într-un unghi de până la 140°.
Rezistență la apă:
Camera are un grad ridicat de protecție la apă conform standardului IP69K (protecție completă împotriva prafului și rezistență la ploaie și apă pulverizată, inclusiv sub presiune).
Construcție rezistentă:
Pentru construcția camerei sunt utilizate materiale moderne, care îi asigură o durată lungă de viață. Camera este rezistentă și datorită sticlei securizate, etanșării de calitate și șuruburilor din oțel inoxidabil cu proprietăți anticorozive.
Cabluri ecranate:
Pentru cameră oferim cabluri ecranate de diferite lungimi. Deoarece este vorba despre o transmisie pe cablu relativ lungă, este important să utilizați cabluri ecranate. Cablurile de calitate superioară transmit o imagine de calitate către monitor și reduc semnalele perturbatoare din jur. Calitatea scăzută a cablurilor poate cauza o transmisie video necorespunzătoare (de ex. pâlpâire, lipsa completă a imaginii etc.).
Conectarea camerei
Conectarea, procedura și schemele ilustrative privind modul de conectare a camerei se găsesc în manualul de utilizare inclus împreună cu camera.
Imaginea prezintă o propunere de amplasare posibilă a camerelor pe vehicul:
- monitor
- cameră laterală sau cameră pentru monitorizarea unghiului mort
- cameră spate
- lampă de lucru cu cameră
Parametri tehnici
Tip: cameră duală compactă AHD
Număr de camere: 2
Reglare: fiecare optică separat
Diferența de orientare a opticilor: aproximativ 80°
Sistem video: AHD / NTSC
Frecvență cadre: 25 fps
Unghi de vizualizare: aproximativ 120° pentru fiecare cameră
Sensibilitate la lumină: 0,01 Lux
Iluminare: 4 IR LED-uri pentru fiecare optică
Alimentare: DC 12 V ±1 V
Conectare: 2× ieșire cameră 4-PIN
Lățime: aproximativ 81 mm
Înălțime: aproximativ 58 mm
Adâncimea bazei de montaj: aproximativ 38 mm
Adâncimea modulului camerei: aproximativ 45 mm
Culoare: negru

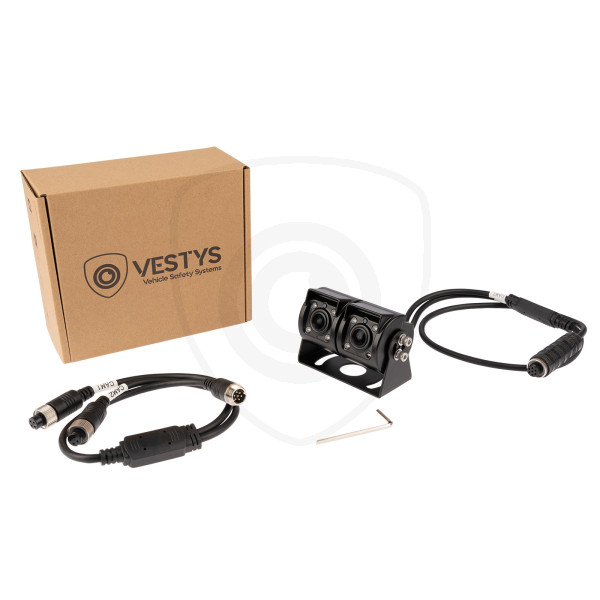

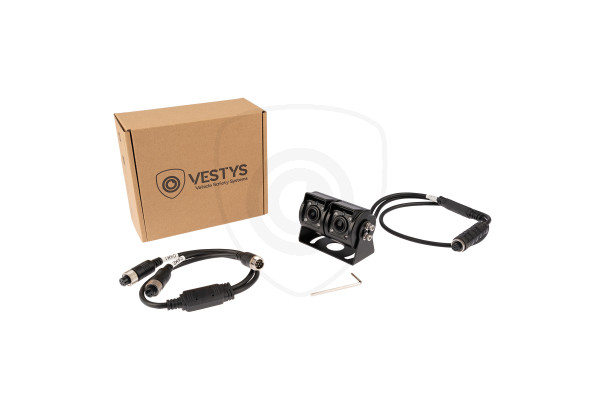

Conținutul pachetului camerei
- 1x cameră duală compactă AHD VESTYS
- 1x cablu de legătură cu două ieșiri 4-PIN
- 1x cheie imbus pentru reglarea și fixarea poziției camerelor
- 1x manual în limba română
Informații importante înainte de comandă
Camera utilizează un semnal video AHD, de aceea este necesar un monitor cu suport pentru camere AHD. Pentru utilizarea separată a ambelor perspective, monitorul trebuie să dispună de cel puțin două intrări compatibile pentru cameră sau să permită conectarea mai multor camere.
Camera necesită în același timp o alimentare de 12 V. În cazul unui monitor compatibil 4-PIN, alimentarea este furnizată în mod standard direct prin cablul camerei. Într-un sistem de 24 V sau în cazul unui monitor cu o altă tensiune de ieșire, este necesară adaptarea corespunzătoare a alimentării la 12 V.
